AJH 焊接式屏蔽室（机房）
    发布时间: 2019-06-05 18:24

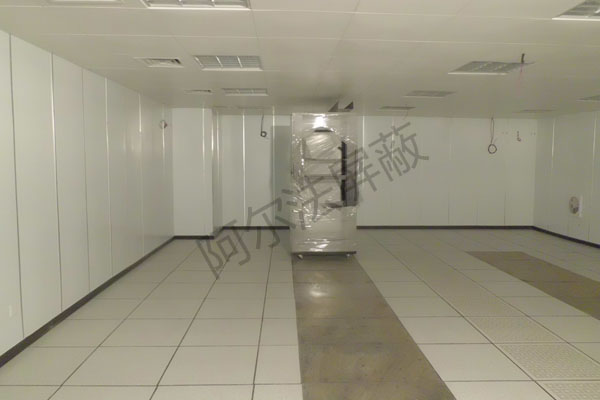

AJH 焊接式屏蔽室（机房）

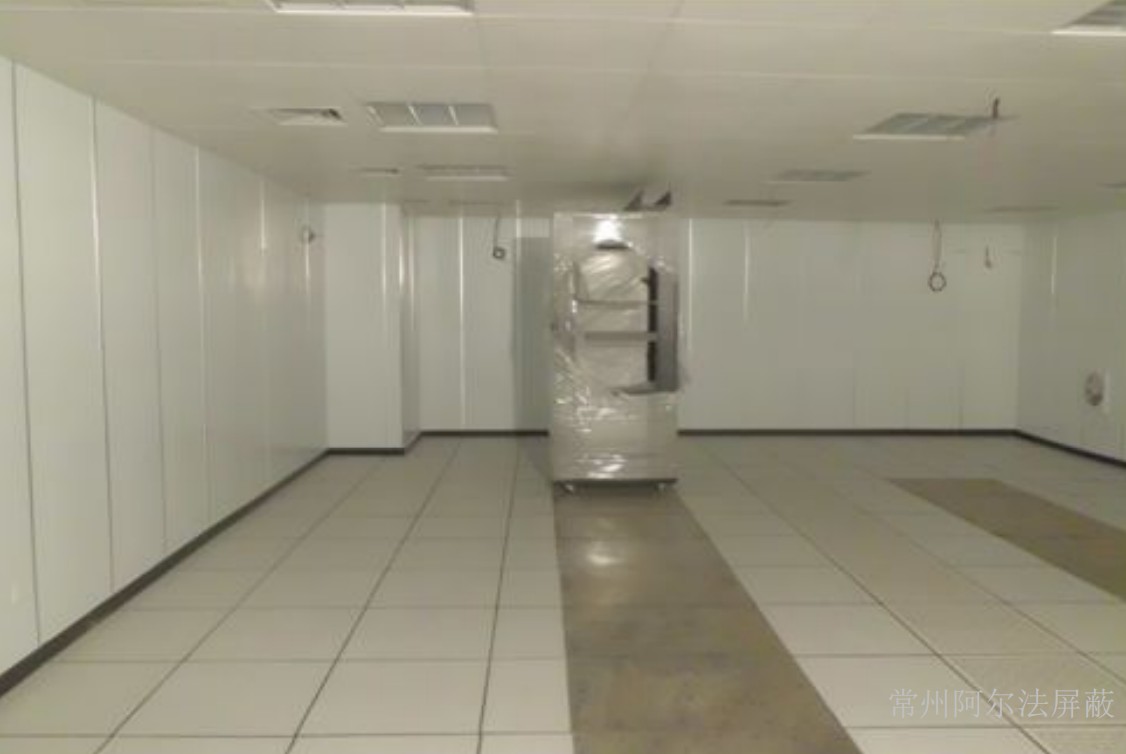

焊接式屏蔽机房


（一）、主要技术性能（屏蔽效能）：

频率范围
14KHz  85dB
100KHz  100dB
200KHz 110dB
50MHz～1GHz 120dB
1GHz～10GHz 110dB

（二）、屏蔽壳体的特点：


    焊接式屏蔽室采用单层模块钢板焊接式（CO2保护焊） 。焊接式壳体是由若干块屏蔽板体相互焊接成一体。这种结构不可能实现易地拆装，所以也称为固定式壳体，由于它有封闭的焊接壳体，加上壳体外侧的龙门框架，所以承载能力大，稳定性、可靠性好，且能提供比组装式壳体相对较高的屏蔽效能。广泛用于大型屏蔽体、各类暗室的屏蔽壳体部分。

焊接式屏蔽壳体的结构特点:
（1） 由优质冷轧钢板经 500T 油压机冲压成型，形成单元模块。
（2） 由各种型钢、异形龙骨焊接组成龙门框架，形成桁架式的自支撑结构，刚度强度好，有抗震性，通过对龙骨构件的强度、刚度计算，以及主、副梁的抗弯强度计算，决定各类钢结构件的剖面形状和尺寸。
（3） 标准单元板体直接复贴在龙门框架提供的安装平面上，两相邻单元模板采用人字型拼接技术，CO2保护焊焊接，可最大限度地抑制焊接变形及应力变化，有效地保证了焊接缝质量的稳定性与钢板平面的平整性。
（4） 屏蔽壳体坐落在地梁架上，地梁架由型钢、异形结构件以井字格形式
焊接组成，地梁架平面的不平面度控制在 1‰内。
（5） 屏蔽壳体对现场的要求相对较低，可灵活采取包梁包柱的处理。
用途：
用于对屏蔽性能要求较高的计量检测、部队、信息安全、EMC等测试领域。


测试方法：
按 GB/T12190-2006 电磁屏蔽室屏蔽效能测试方法。
